Sistema costruttivo TRAVE - PILASTRO

Dettagli del sistema Trave – Pilastro

Gli elementi strutturali del sistema costruttivo sono posti a interassi superiori rispetto ai montanti delle strutture light frame (che variano solitamente da 40 a 60 cm).

Tali interassi sono tamponati con pannelli, vetrate o strutture composte.
Tutti gli elementi della struttura sono connessi tramite unioni metalliche; esistono una varietà di unioni per travi e pilastri questi includono chiodi, piastre, viti, bullonature, ecc…

Poiché solitamente gli elementi strutturali e le connessioni sono lasciati a vista è necessario che esse non solo siano adeguate per sostenere i carichi, ma che siano proporzionate e superficialmente finite.

Evoluzione di un sistema costruttivo

Prima dell’introduzione delle unioni metalliche gli edifici erano assemblati con tecniche di giunzione a tenone (maschio) e mortasa (femmina) e ogni elemento si accoppiava all’altro senza l’utilizzo di protesi metalliche.

Queste unioni hanno avuto una ripresa di popolarità nello scorso decennio, specialmente per la residenza esclusiva e per alcuni edifici commerciali dove le unioni fatte artigianalmente originavano particolari estetici molto apprezzati.

Ma a causa degli alti costi di produzione e delle minori resistenze, queste sono state soppiantate dalle unioni metalliche oggi molto diffuse. Il sistema costruttivo trave-pilastro comporta l’utilizzo di un numero minimo di elementi, ma con dimensioni maggiori rispetto al sistema costruttivo a ossatura.

Struttura post and beam VS struttura a ossatura

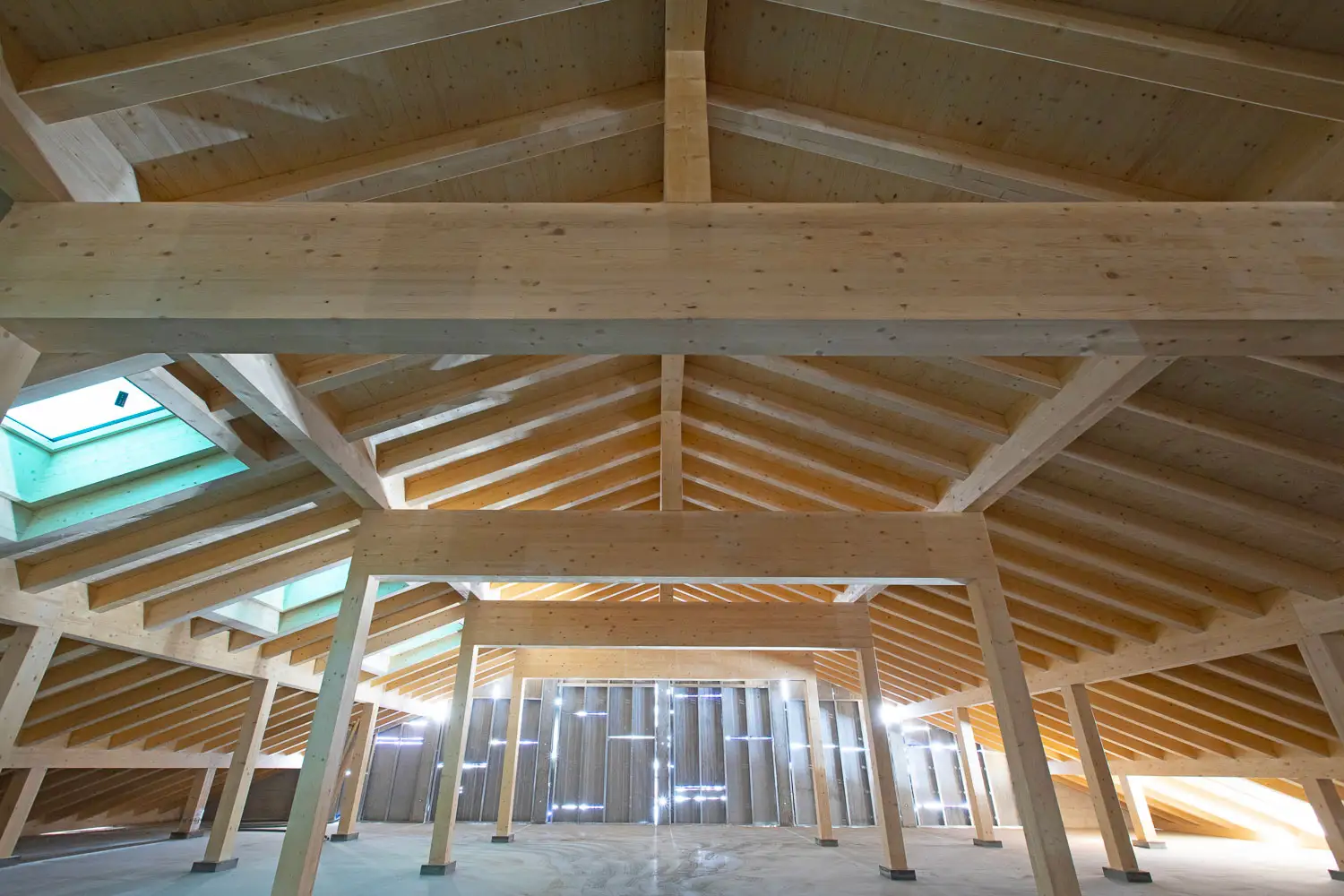

Le travi e le colonne forniscono il supporto strutturale all’edificio; questi definiscono la maglia entro la quale andranno a posizionarsi o le tradizionali strutture a montanti di rivestimento o le finestrature oppure i pannelli compositi opportunamente progettati.

Il fatto che le partizioni interne non assolvano a compiti strutturali fornisce al progettista molti gradi di libertà nella disposizione planimetrica dell’edificio, ciò non avviene nelle strutture a ossatura ove i muri interni oltre ad essere dei divisori sono delle strutture portanti.

Le strutture post and beam presentano elementi strutturali inferiori, nel numero, rispetto agli elementi delle strutture a ossatura (light frame); ciò comporta un numero inferiore di connessioni e, di riflesso, un più veloce assemblaggio dei componenti, che incide sui costi dell’intero edificio. Infatti, in tempi molto brevi è possibile realizzare la struttura portante completa di copertura, che proteggendo i piani sottostanti favorisce le successive operazioni cantieristiche.

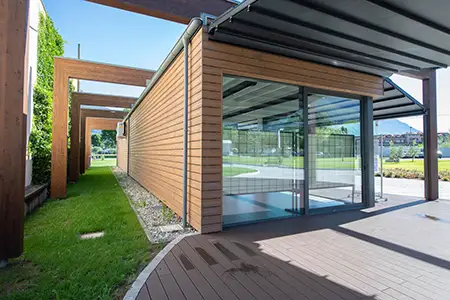

Le travi ed i pilastri sono esposti sia esternamente che internamente, in questo caso i pannelli di rivestimento devono appoggiarsi alla colonna; in altri casi la struttura può essere visibile solo all’interno o all’esterno modificando così il posizionamento del rivestimento. Solitamente una struttura post and beam è costituita dai seguenti subsistemi: fondazioni, elementi strutturali, pannelli di rivestimento e tramezzi, tavolati di rivestimento e impianti tecnologici.
